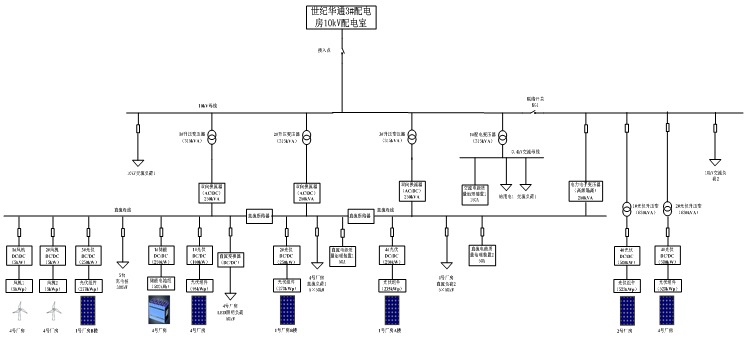

隨著分布式發電和儲能的大量應用和直流負荷的快速增長，使得直流配電越來越受關注。直流配電系統將會成為未來配電技術的一個重要組成部分。2017年8月26日，國家863課題“高密度分布式能源接入直流混合微電網關鍵技術”示范工程在浙江上虞投入運行，實現國內首次交直流混合微電網用戶側運行，工程改造或接入分布式光伏總?cè)萘?.4MW，2套5kW風力發電系統，1套250kW/800kWh鉛酸電池儲能系統，1套交直流微電網功率變換與網架系統，系統內交流最高負荷約1.2MW，直流最高負荷約0.9MW。下圖為該工程拓?fù)鋱D。

可以看到，該工程采用單層直流母線結構，約0.85MWp光伏系統通過DC/DC變流裝置接入微電網直流母線，1.0MWp光伏接入微電網交流母線，約800kWh鉛酸電池組維持直流母線電壓穩定，保證微電網離網穩定運行。交流母線和直流母線之間采用雙向AC/DC換流器連接，直流母線通過DC/DC變流器變換電壓給電動汽車充電樁、LED照明、廠房設備等直流負荷進行供電。該示范工程提供了高密度分布式能源接入的新模式，為光伏、風電等新能源安全穩定接入大電網掃清了技術障礙，在國內首次實現交直流混合微電網用戶側的商業化運營，能滿足今后電力用戶多樣化性的需求。

新的技術隨之帶來的是新的用電安全問題，直流配電系統中運用了大量的電力電子變換設備，電力環境更加復雜，顯然在原來交流配電系統中普遍應用的低壓保護電器無法繼續沿用，以配電系統中的接地故障保護為例，對于采用TN、TT、IT接地方式的交流配電系統，一般采用剩余電流保護。傳統電子式AC型剩余電流保護器利用零序互感器檢測漏電，零序互感器依據法拉第電磁感應電流，磁通量變化產生感應電流，僅能對交流成分的剩余電流進行保護。

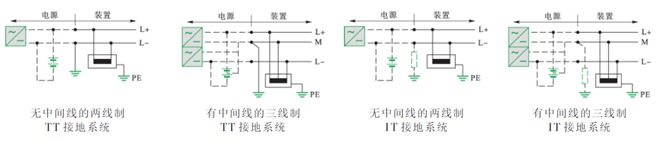

與交流配電系統一樣，直流配電系統的接地形式也分為TN、TT、IT，由于直流用電設備對供電電源要求有可能是負電源或正電源，因此配電系統中有兩條電源線的兩線制或增加一條中間導線(M線)的三線配電制。下圖3為配電系統常用的TT、IT接地形式的系統簡圖。

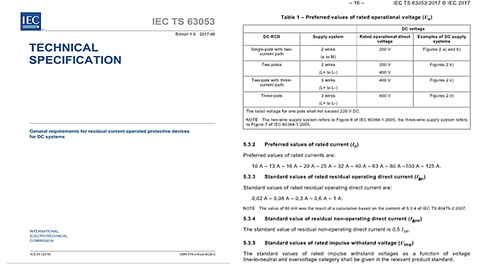

針對采用電源端接地的TT、TN接地形式的直流配電系統的接地故障防護，使用剩余電流保護依然是最好的方式，對此IEC發布了 IEC TS 63053:2017《General requirements for residual current protective devices for DC systems》。該直流剩余電流保護裝置(DC-RCD)

標準規定設定保護閾值最小20mA，最大1A。

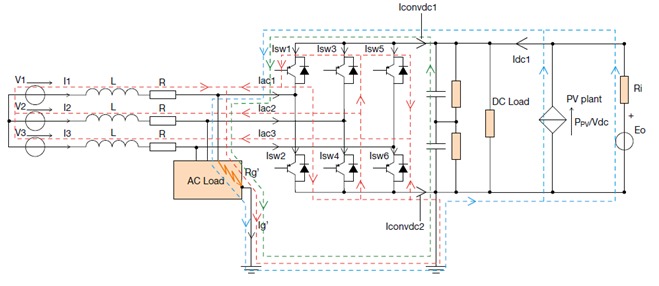

在交直流混合電網中直流負載側，顯然普通AC型剩余電流保護器無法完成保護，需要使用DC-RCD進行直流漏電保護，然而目前直流漏電保護還并未推廣和市場化，國內也尚無相關標準。實際上，在交直流混合微電網中，漏電成分是非常復雜的，我們來看下ABB對于交直流混合微電網中交流側接地故障的仿真模型。

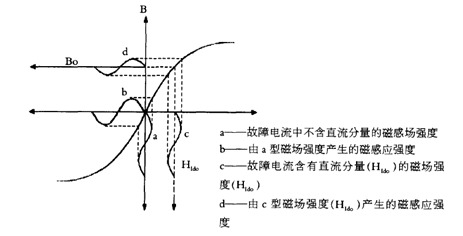

可以看到，如果交流負載發生絕緣損壞，產生的剩余電流不僅有交流成分，還有直流成分，如果按照慣性思維依然使用AC型漏電保護器在交流負載端進行漏電保護顯然是不行的，不僅無法檢測直流漏電，甚至疊加的直流漏電會導致檢測磁芯預先磁化，導致脫扣值增大，破壞剩余電流保護器的原有的保護功能!

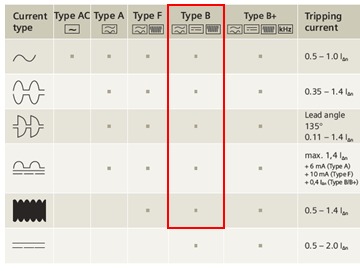

B型剩余電流保護器不僅能夠?qū)涣魇Ｓ嚯娏?、脈動直流剩余電流進行保護，此外，還能對1000Hz及以下的正弦交流剩余電流、交流剩余電流疊加平滑直流剩余電流、脈動直流剩余電流疊加平滑剩余電流、兩相或多相整流電路產生的脈動直流剩余電流、平滑直流剩余電流確保脫扣，能夠非常好的應用在交直流混合微電網中。

Magtron基于iFluxgate技術的SoC芯片整體方案，為B型漏電保護進行了數字化集成，為RCCB從傳統的AC型/A型向B型的技術升級，提供了一套高性價比的B型漏電解決方案，為充電設備的用電安全提供了更好的保障。
